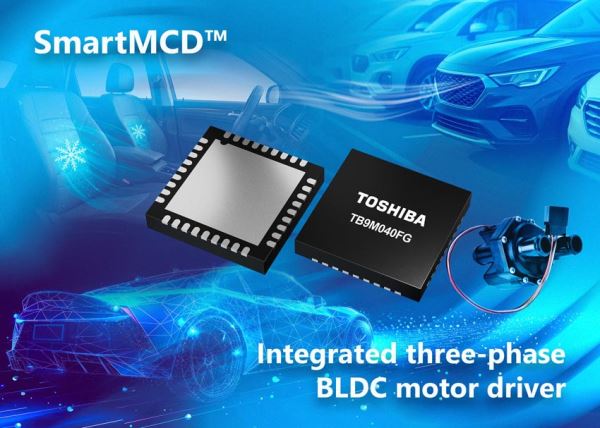

Toshiba TB9M040FTG
Компания Toshiba Electronics Europe начала поставки опытных образцов микросхем TB9M040FTG – нового дополнения к ее семейству SmartMCD. Устройство, предназначенное для управления трехфазными бесщеточными двигателями постоянного тока (BLDC), объединяет микроконтроллер с мощными MOSFET, обеспечивая прямое управление используемыми в автомобилях небольшими электродвигателями мощностью менее 40 Вт.
По мере роста уровня электрификации транспортных средств растет спрос на компактные трехфазные BLDC, используемые в таких областях применения, как электрические клапаны, заслонки систем кондиционирования воздуха, небольшие насосы, вентиляторы и жалюзи радиатора. Для этих приложений требуются высокоинтегрированные решения, позволяющие сократить количество компонентов и, следовательно, минимизировать размеры блока управления.
Микросхема TB9M040FTG отвечает этим требованиям, объединяя 32-разрядное ядро Arm Cortex-M23, флэш-память, драйвер трехфазного BLDC со встроенными MOSFET, источник питания 5 В для дополнительных компонентов/датчиков и приемопередатчик LIN – все это в компактном корпусе VQFN36 размером 6 мм × 6 мм.
Для дальнейшего улучшения характеристик устройство оснащено сопроцессором векторного управления (FOC) Vector Engine, который, минимизируя циклы FOC, снижает нагрузку на процессор и помогает уменьшить размер программного обеспечения. Устройство также поддерживает функцию обнаружения противо-ЭДС, позволяющую осуществлять управление прямоугольными импульсами без использования датчиков.
Устройство отвечает требованиям стандарта AEC-Q100 Grade 0 и соответствует уровню ASIL-B, что делает его пригодным для широкого спектра автомобильных приложений со средними требованиями к функциональной безопасности.
Встроенные функции защиты включают обнаружение пониженного напряжения, повышенного напряжения и перегрузки по току, а также отключение при перегреве, контроль напряжения зарядового насоса и измерение напряжения сток-исток MOSFET как верхнего, так и нижнего плеча.
