Vishay VS-HOT200C080
Компания Vishay Intertechnology представила новый 200-амперный силовой модуль, предназначенный для экономии места и повышения КПД в 48-вольтовых тяговых инверторах легких электротранспортных средств (LEV), а также в системах рекуперации и стартер-генераторах мягких гибридных автомобилей (MHEV).
При использовании в таких приложениях модуль VS-HOT200C080, выпускаемый подразделением Vishay Semiconductors, позволяет до 15% сократить занимаемую площадь платы по сравнению со стандартными дискретными решениями. Для повышения КПД в модуле использованы силовые MOSFET с лучшим в своем классе сопротивлением открытого канала 0.45 мОм, что снижает потери проводимости на 32% по сравнению с конкурирующими решениями.

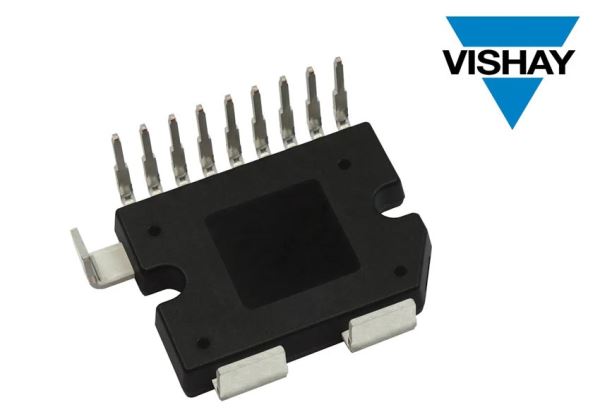

Представленное устройство объединяет в себе 80-вольтовые MOSFET в конфигурации полумоста, токоизмерительный резистор, блокировочные конденсаторы для улучшения характеристик переключения и NTC термистор для контроля температуры – все это в изготовленном литьевым прессованием изолированном корпусе FlatPAK HC0 размером 30 × 22.8 мм с электрически изолированной открытой медной подложкой,
Применяемая в силовом модуле технология литьевого формования обеспечивает высокую надежность в широком диапазоне рабочих температур от –55 °C до +175 °C, особенно в условиях циклических изменений нагрузки, что позволяет устройству соответствовать жестким требованиям стандарта надежности AQG-324. В корпусе VS-HOT200C080 сигнальные выводы и силовые контакты расположены на разной высоте. Это дает разработчикам возможность использовать отдельные платы для силовых и сигнальных цепей, что упрощает конструкцию и облегчает разводку. Для дополнительной экономии места на плате сигнальную и силовую платы можно размещать друг над другом.
Уже доступны единичные образцы и промышленные партии приборов VS-HOT200C080; срок поставки составляет 13 недель.
